一、  项目基本情况：

交流日期：2025.3.5

需求部门：设备部门

使用人：安全管理人员，车间管理人员，巡检人员

使用范围：测试天然气，氢气，氮气，压缩空气等气体输送管道，阀门，法兰的泄漏情况

使用仪器：福禄克II905C声学成像仪

二、项目综述：

      气体输送的管道、接口，阀门等部位的泄漏会影响正常生产时间和运营成本，尤其在安全方面是一个较大的隐患。

      这在工业企业中是普遍存在的，原始的排查方法多为通过人力巡检各个管道阀门接口等部位，费时费力，效率低下，而且还不一定能做到全方位排查。现在借助 福禄克II905C工业声学成像仪，您的维护团队可以快速确定各类管道，罐体，阀门，接口的泄漏位置。只需极少的培训，巡检人员就可以在他们的日常维护中开始检查漏气情况，即使在操作高峰期间也是如此。

      该成像仪提供了一种利用声音找出问题所在位置的新方法。这是一种直观、易用的工具，它可以辨识泄漏或真空的声频，即使是在极其嘈杂的生产环境中也如此。利用声音通过麦克风阵列时出现的时间延迟来辨别产生声音的方向，从而确定泄漏位置。 在可见光图像上以彩色显示，便于视觉定位。

三、  现场交流测试压缩空气储罐及设备管路

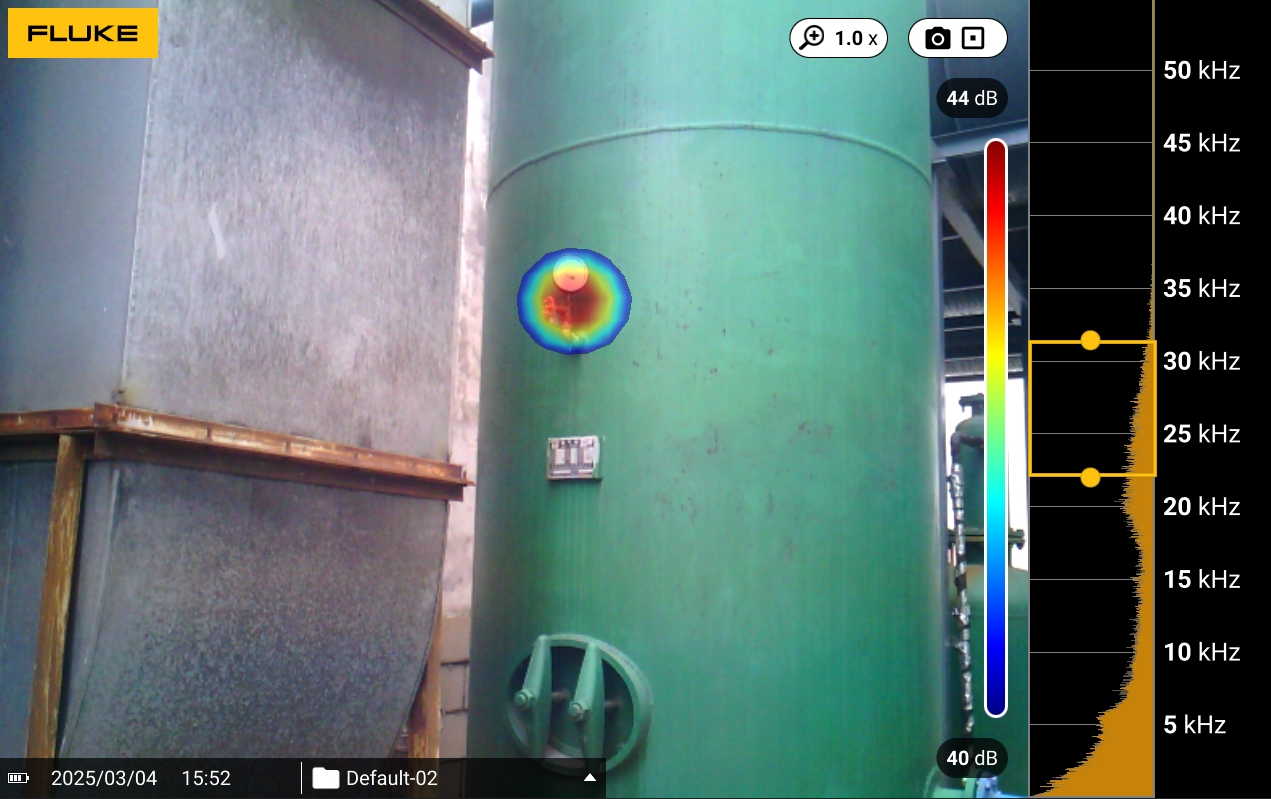

注释：此压缩空气储罐压力表部位有明显泄漏情况

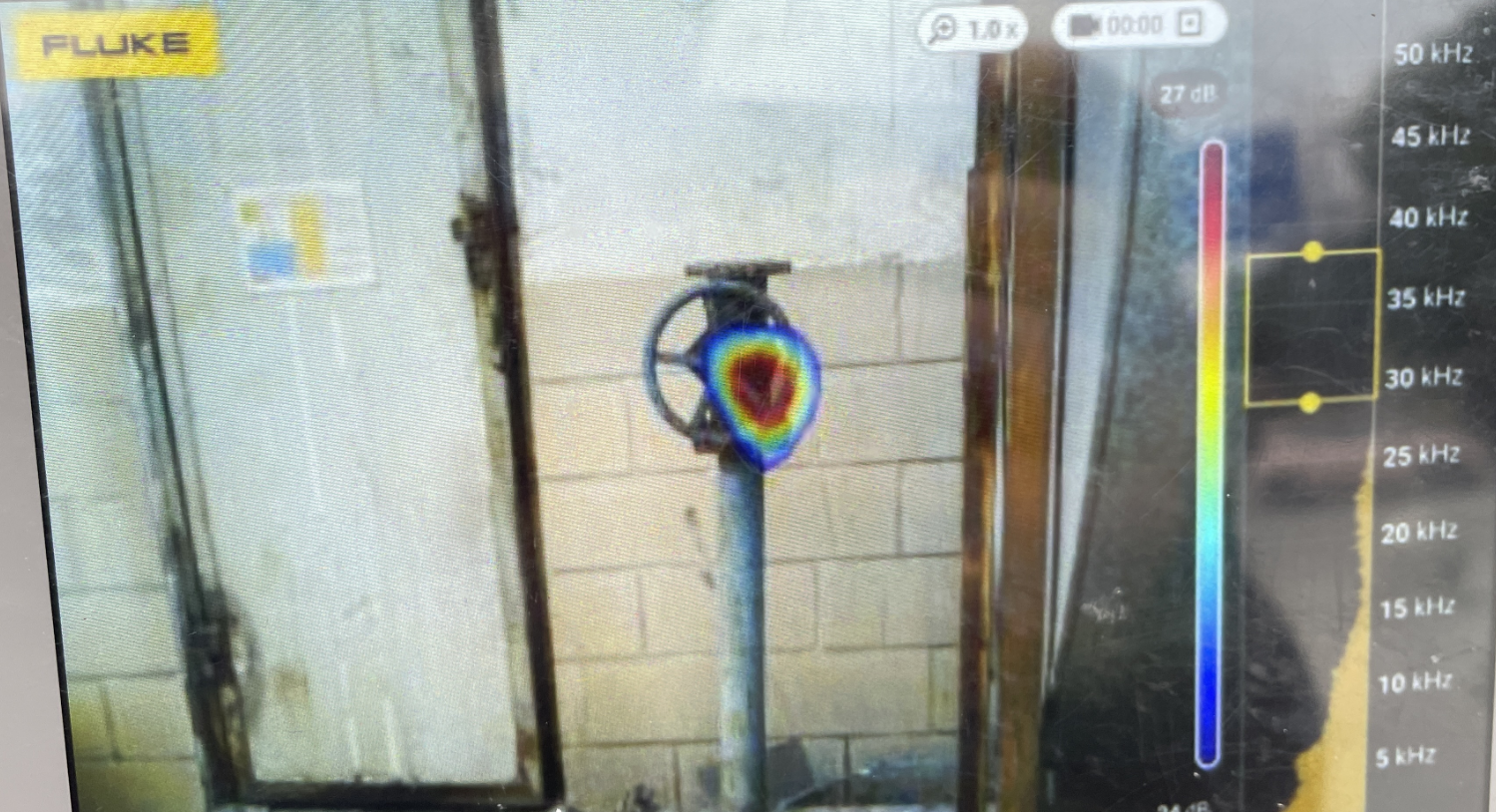

注释：此阀门位置有明显泄漏点

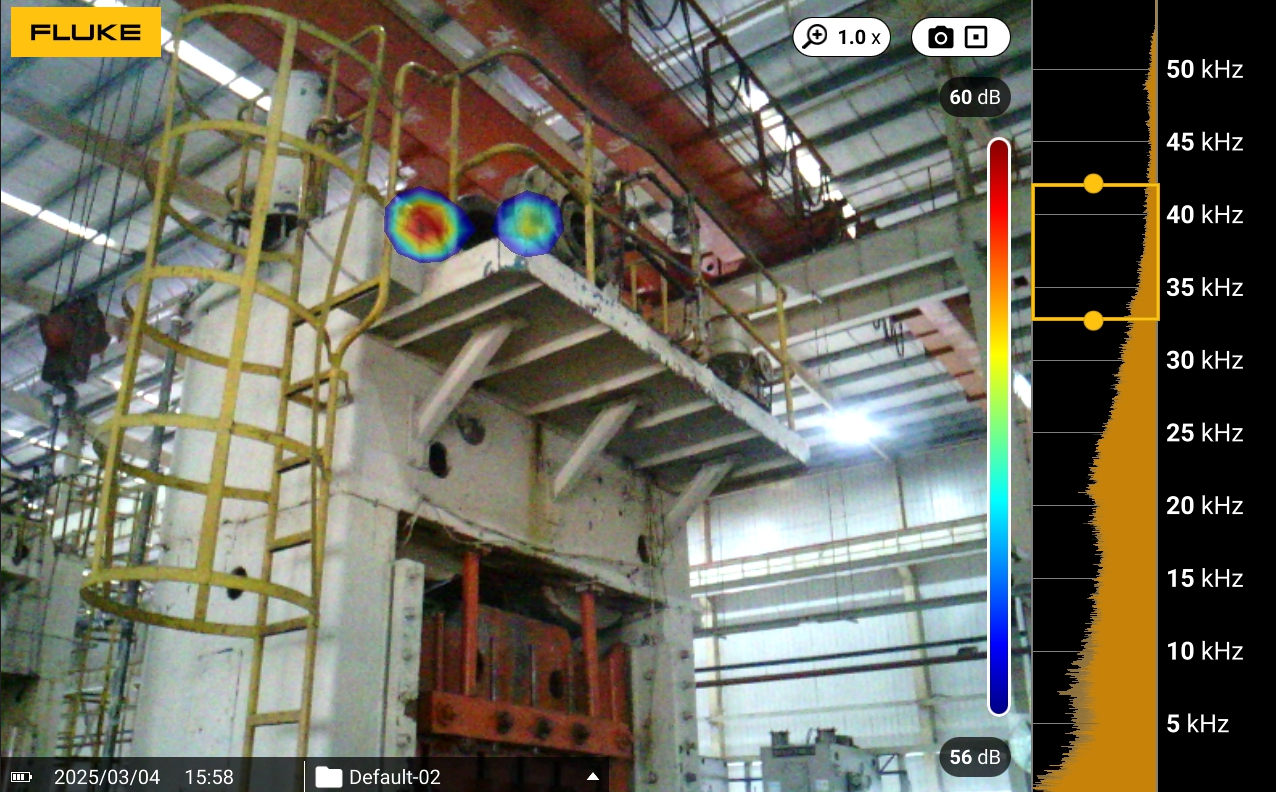

注释：某车间大型冲压机压缩空气管路有明显泄漏点

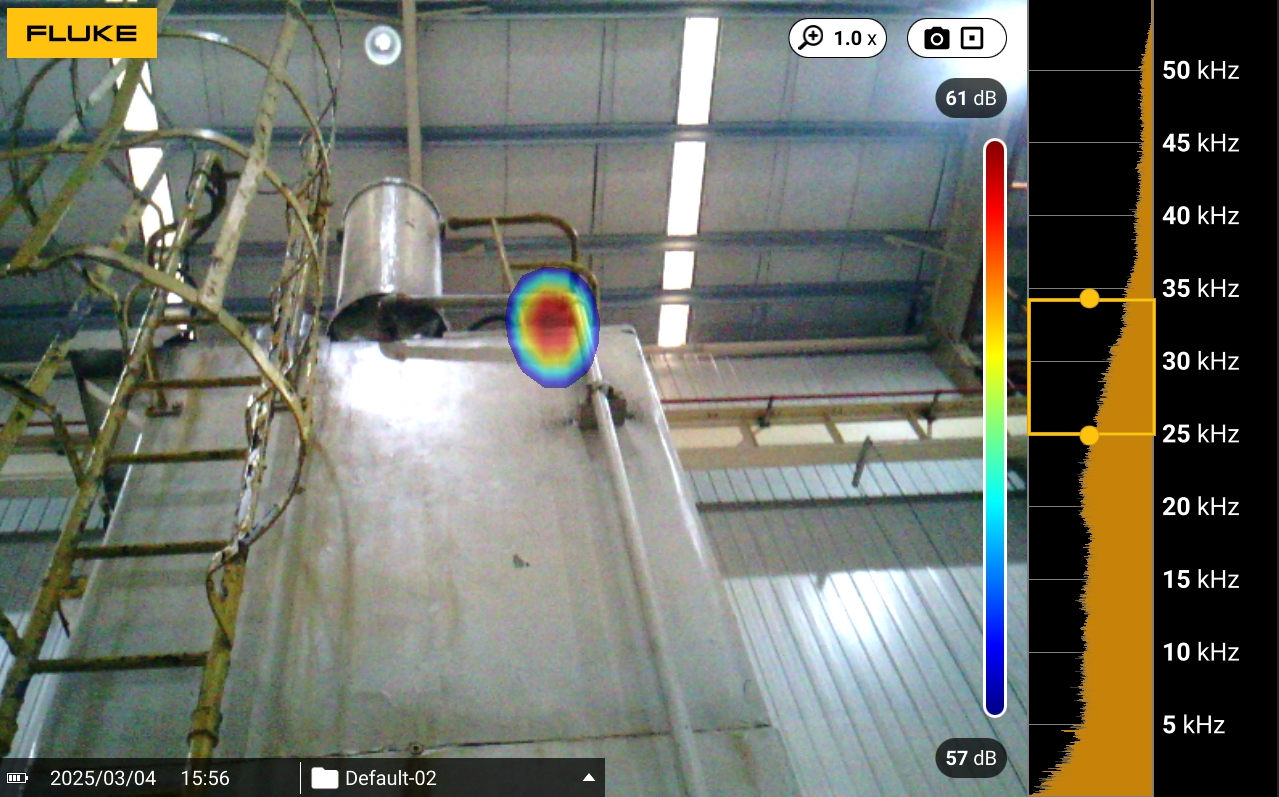

此处有2处泄漏点

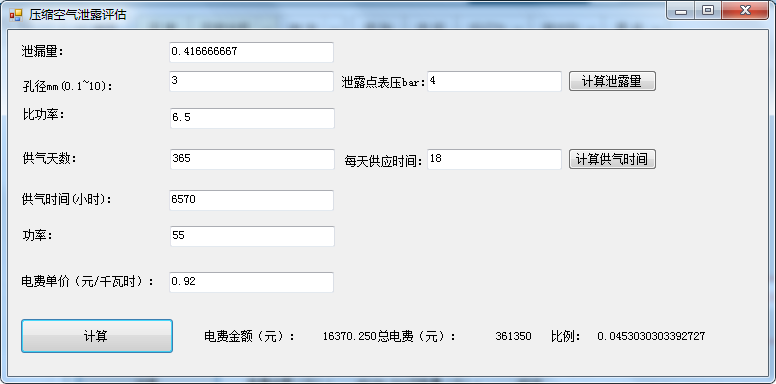

除了检测泄漏之外，还可以利用公式换算出泄漏等级以及耗损的成本

四、 总结

      经过现场测试后II905C声学成像仪对于气体泄漏的排查非常准确，让现场管理人员可以快速而简单地确定气体输送过程中存在的泄漏点，及时

的处置，避免更大的损失，通过部分客户的应用案例我们得知，使用声学成像仪：

1、能降低能源成本

2、安全生产监管更到位

3、缩短泄漏检测时间

4、提升生产线的可靠性

5、使泄漏检测成为日常维护的一部分

6、几分钟之内便可完成团队培训

7、现场验证维修是否有效

我们来看下气体泄漏对于电费成本的核算：

计算举例：55千瓦电机驱动的压缩空气管线，压力0.4MPa，有1个3mm的泄漏孔，企业每度电电费0.92元；设备如果整年全天开启，每年浪费的电费1.6万元，占总电费的4.5%。

这仅为1个泄漏点，我们在工厂内可以找到很多这样的泄漏点，ii905C能够快速准确的检测到这些漏点，避免不必要的电费损耗，从而实现工厂的节能降耗。

案例：一台 100 马力的空气压缩机每年的电费可能高达 20000 美元？ 令人震惊的是，其中多达 30% 的电力因压缩空气管道泄漏而被白白浪费掉。许多设施忽视了对于其压缩空气系统效率的评估，导致不必要的容量增加。Fluke ii905C 可帮助您发现泄漏，优化能源使用，并降低成本。

产品主要特点：

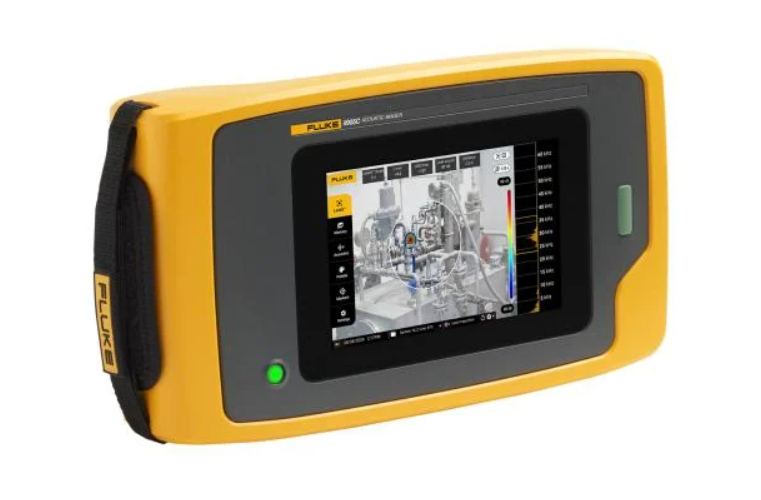

l  配备  LeakQ™  声学泄漏检测技术的 Fluke ii905C 声学成像仪可协助维护团队高效地检测、定位和评估气体和真空泄漏。无论是压缩空气系统、管道还是工业设备，Fluke ii905C 都能提供有价值的信息，帮助您对运营进行优化。

l  即用设计：Fluke ii905C 开箱即用。其耐用、符合人体工程学的设计确保了操作便捷性，并且配备大尺寸 7" LCD 显示屏，可清晰地显示泄漏位置。

l  快速检测：即使是新手用户也只需花几分钟时间学习即可开始检测泄漏。该工具可估测泄漏量和成本，包括泄漏距离估测和LeakQ™ 泄漏严重度指数（ 1-10 ）估算功能。

l  SoundMap™ 叠加：7" LCD 触摸屏可在视觉图像上叠加显示 SoundMap™声像图，便于快速发现泄漏位置。

l  直观界面: 轻松提取指定频段的泄漏声音，同时过滤背景噪音。

l  标记和整理：采用图像和视频标记、注释和文件夹确保内容的高效整理。

l  泄漏量：根据泄漏量确定维修工作的优先顺序。

l  协作：可利用报告工具与团队成员和维修人员无缝地分享视觉图像、标记和注释。

l  LeakQ™ 模式：

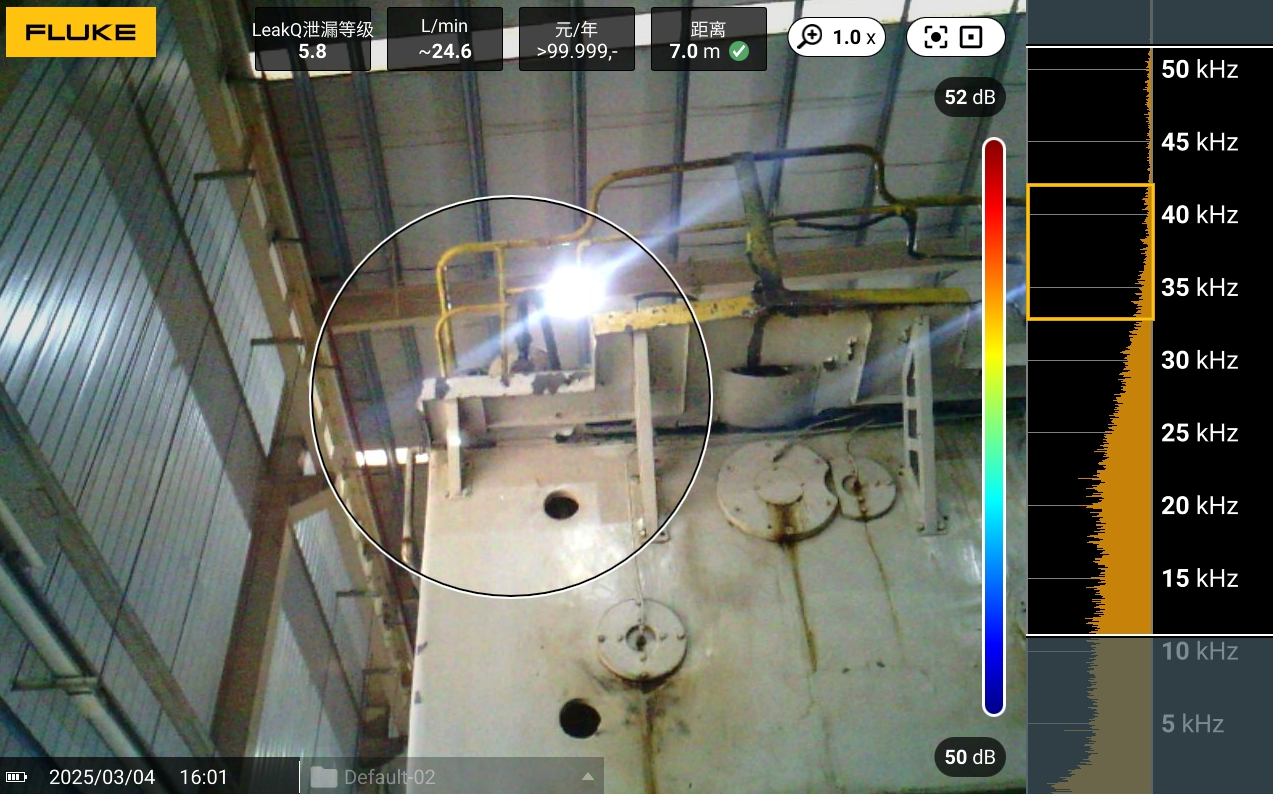

l  自动距离估测：当检测到泄漏时，成像仪将确定到泄漏目标的距离（在显示屏圆圈内显示）。基于测得的 dB SPL 值和距离，屏幕上的 LeakQ等级反映了泄漏量大小。

l  报告：LeakQ 报告工具将 Fluke ii905C 声学成像仪采集的数据与用户输入数据相结合，创建结构清晰且内容详细的报告。此类报告为维修工提供指导，确认维修后的情况，并记录检查过程和结果。

l  LeakQ 在线报告工具

l  在本地电脑上安装的应用程序

l  无泄漏类型选择（应在捕获测量时包括在测量中）

l  提供自定义报告模板
